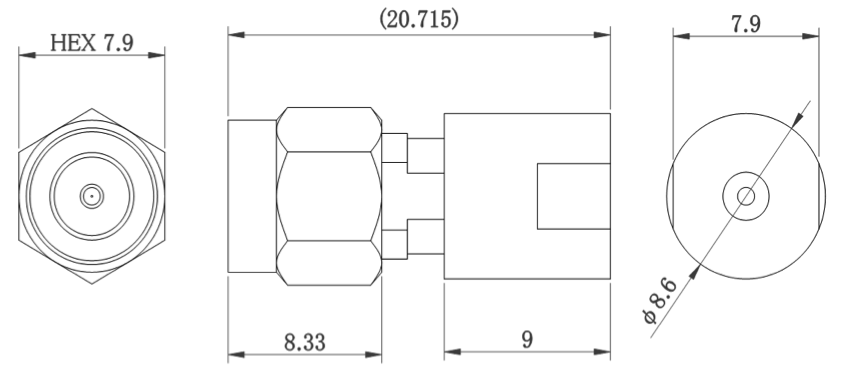

AX-086P/SDLS/NbTi

AX-086P-SDLS-NbTi



Configuration
Connector type SMA plug/male solderless connector for superconducting cable
Cable series (size) SC-086/50-NbTi-NbTi (outer diameter size 0.86mm)
Body type Straight
Cable attachment method Crimp



Electrical properties
Frequency range DC to 15GHz
Characteristic impedance 50ohms
Insulation resistance @DC500V Minimum 5,000 megohms
Dielectric withstanding voltage @sea level 500Vrms



Mechanical properties
Body material and plating Gold-plated stainless steel
Contact material and plating Gold-plated beryllium copper
Coupling nut material and plating Gold-plated stainless steel
Dielectric PTFE
Gasket Silicon
Retaining ring Beryllium copper
